CNC 650
Модели серии: 3-4-осевые копировально-прошивные станки с ЧПУ , CNC серия Модель：CNC650 Перемещения координат：650 x500 x250 мм Размер рабочего стола：1060 x 600 мм Максимальный вес электрода: 150 кг Максимальный вес заготовки: 1000 кг Вес станка: 2650 кг Преимущества Достижимая Лучшая шерох...
Описание
маркер
Модели серии: 3-4-осевые копировально-прошивные станки с ЧПУ , CNC серия
Модель：CNC650
Перемещения координат：650 x500 x250 мм
Размер рабочего стола：1060 x 600 мм
Максимальный вес электрода: 150 кг
Максимальный вес заготовки: 1000 кг
Вес станка: 2650 кг
Преимущества
Достижимая Лучшая шероховатость до Ra 0,3
Возможность добавления оси C - вращение шпинделя (на выбор при заказе).
Установка поворотного стола (на выбор при заказе).
Станок с патроном 3R или EROWA (на выбор при заказе).
Назначение
Электроэрозионные копировально-прошивные станки Предназначен для формообразования сложнопрофильных полостей, отверстий, пазов, уступов в том числе и в труднообрабатываемых материалах,маркировки деталей, доводки деталей и инструмента. в частности при изготовлении пресс-форм, штампов после проведения предварительной обработки на фрезерных станках с ЧПУ.
Область применения
Станки используются для изготовления штампов, ковочных штампов, и пресс-форм в автомобилестроении и легкой промышленности. а также при производстве различных деталей машин, механизмов, приборов во всех отраслях промышленности.
Отличительные особенности:
Этой серии CNC Электроэрозионный копировально-прошивной станок доступные, надежные и простые в эксплуатации.
Станина станка, колонна, рабочие столы и ряд других базовых корпусных узлов станка изготовлены из HT300 высокопрочного мелкозернистого чугуна – механита. обеспечивают высокую стабильность и точность обработки, в течение, долгого периода эксплуатации.
Конструкция Панель экрана на поворачивается на 90 градусов, обеспечивает удобство оператора на рабочем месте.
Станки серии CNC оснащены системой ЧПУ на базе промышленного компьютера с операционной системой DOS.
Система ЧПУ на станках этой серии управляет тремя осями（X, Y, Z.），а управление перемещениями осуществляется с помощью серводвигателей. На трех осях (X,Y,Z) станка установлены оптические линейки Тайвань с разрешением 0,001 мм.
Ось X, Y,Z способна перемещать шпиндель со скоростью до 5м/мин.
Оси X, Y оснащены движения протрите мочалкой поверхность "TURCIТE"，на выбор направляющими линейного типа.
Оси X, Y, Z оснащены шарико-винтовыми парами прецизионного класса.
Оси X, Y, Z оснащены серводвигателем постоянного тока，на выбор сервоприводами переменного тока.
Отдельно стоящий генератор тока на 50A или 75А, предназначенный разработан для высокоскоростной обработки до шероховатости Ra0.6.
База данных параметров обработки для различных материалов заготовки и электрод-инструмента для выбора оптимальных режимов обработки. дает возможность получить Лучшая шероховатость Ra0.3 при обработке.
Технические Параметр
| Проекты | Описание |
| Модель | CNC540 |
| Перемещение по осям X, Y | CNC650 |
| Размер стола(ДхШ) | 650*500мм |
| Размеры ванны (ДхШхВ) | 1060*600 мм |
| Перемещение оси Z (автоматическое) | 1580*870*550 мм |
| Вспомогательное перемещение шпинделя (Электрический ) | 250 мм |
| Пластина электрода для стола расстояние | 300 мм |
| максимальный размер заготовки | 200-800 мм |
| Максимальный вес заготовки | 1250*750*600 мм |
| Макс. вес электрода | 1000 кг |
| Объем бака СОЖ | 150 кг |
| Точность обработки | 800 л |
| Минимальная подача по осям X, Y | 0.001 мм |
| Точность позиционирования X, Y относительная | 0,008 мм |
| Повторяемость | 0.005 мм |
Генератор импульсов
| Максимальный ток обработки | 50A | 75A | 100A |
| Макс. скорость обработки | >460 мм³/мин | >560 мм³/мин | >700 мм³/мин |
| Энергопотребление | 5.5 кВт | 7.5кВт | 10кВт |
| Лучшая шероховатость | ≤0,3 Ra | ||
| Минимальный износ электрода | ≤0,2% | ||
| Электропитание | Три фазы 380 В / 50 Гц | ||
| Рабочая температура | 10-35℃ | ||
| влажность | 40-80% | ||
| Барометрическое давление | 86-106 кПа | ||
Система ЧПУ
| Дисплей | 15” LCD-TFT |
| Метод управления системой | ЧПУ замкнутого цикла |
| Привод оси XYZ | Сервоуправление |
| Управляемые оси | X, Y, Z - стандарт, опционно до 5 осей |
| Минимальное вводимое значение | 0,001мм |
| Максимальное вводимое значение | ± 9999,999мм |
| Толчковая подача на одно нажатие | 0,001мм |
| Формат команд позиционирования | Относительные и абсолютные |
| Диапазон подач вручную (с выносного пульта) | 4 скорости |
| Количество ступеней обработки | 100 |
| Емкость программных данных | 10000 |
| Разрешение оптических линеек | 0.001 |
| Электроды | Графит, латунь, медь |
| Обрабатываемые материалы | Сталь, алюминий, медь, токопроводящие материалы |
| Функции позиционирования электрода | Кромка, центр снаружи / внутри, центр снаружи / внутри по трем точкам, угловая точка заготовки |
| Установка параметров обработки | Встроенный автотехнолог для построения программы с набором режимов для различных пар материалов |
| Возможные траектории движения | Круг, квадрат, сектор, внутренняя и внешняя сфера, конус, радиальное под 45°, пространственное, по дуге и т. д. |
Габаритные размеры
| Размер генератора(ДхШхВ) | 980x650x1900 мм |
| Размер упаковки генератора(ДхШхВ) | 1020x680x2000 мм |
| Вес генератора | 200 кг |
| Размеры бака СОЖ (ДхШхВ) | 1620x1100x850 мм |
| Размер упаковки бака СОЖ(ДхШхВ) | 1650x1120x950 мм |
| Вес бака СОЖ | 210 кг |
| Размер станка (ДхШхВ) | 2000*1710*2360 мм |
| Размер упаковки станка(ДхШхВ) | 2200*1900*2450 мм |
| Вес станка | 2200 кг |
Комплектация
| Стандартная комплектация | |
| станок | 1 шт. |
| Блок управления с генератором тока и промышленном компьютером. | 1 шт. |
| Сервомотор на осях XYZ. | 3 шт. |
| Оптические линейки 1 мкм на осях XYZ. | 3 шт. |
| Форсунка для направленного полива с магнитным сиденьем | 2 шт. |
| Постоянный магнитный патрон | 1 шт. |
| Система обнаружения воспламенения (ИК датчик). | 1 шт. |
| Автоматический огнетушитель. | 1 шт. |
| Выносной пульт дистанционного управления | 1 шт. |
| Стандартный держатель электрода с ручной регулировкой. | 1 шт. |
| Шестигранный торцевой гаечный ключ | 1 шт. |
| Виброопоры с анкерными болтами | 4 шт. |
| Светодиодная лампа освещения рабочей зоны | 1 шт. |
| Система подачи рабочей жидкости, с насосом | 1 шт. |
| Система фильтрации диэлектрического масла с бумажными фильтрами. | 1 шт. |
| Бумажные фильтры | 1 шт. |
| Ящик с инструментами | 1 шт. |
| Инструкция по эксплуатации | 1 шт. |
Дополнительная
| Автоматическая система смены электрода с пневматическим патроном EROWA | 3R на 4, 5 или 6 мест. |
| Встроенная ось С с пневматическим патроном EROWA или 3R. | |
| Устройство вращения электрода. | |
| Система охлаждения диэлектрика станка. | |
| Система охлаждения воздуха генератора. | |
| Поворотный или наклонно-поворотный стол. | |
| Прецизионные тиски | |
| Набор прижимов | |
| Стальной щуп для привязки электрода | |
| Переменного тока стабилизато | |
| Генератор тока на 75 Ампер | |
| Генератор тока на 100 Ампер |
Конструктивные особенности
СТАНИНА
Жесткая литая станина станка из высококачественного чугуна HT250, Двойной отпуск, гарантирующий отсутствие внутренних напряжений и длительное сохранение точностных характеристик станка.
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
X,Y оси движения протрите мочалкой поверхность "TURCITE" и шариковый винт.для повышения механической жесткости и точности.
Перемещение по оси Z
Перемещение по оси Z осуществляется сервоприводом через выскоточную шарико-винтовую пару
XYZ - осевой сервомотор
На всех трех осях (X,Y,Z) а управление перемещениями осуществляется с помощью серводвигателей,
калибровочным датчиком
Калибровочным датчиком позволяет закреплять электрод-инструменты различной формы, а регулировка по осям позволяет точно спозиционировать его относительно заготовки. на выбор пневматический патрон 3R или EROWA.

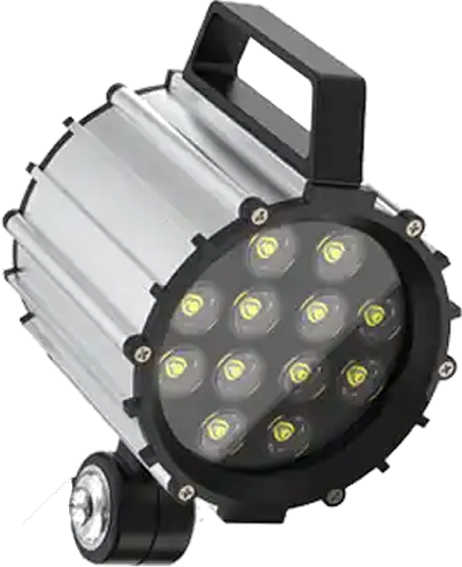

Рабочее освещение
Для улучшения визуального контроля обработки.
Автоматическая система пожаротушения
для повышения безопасности обработки.
Oптические линейки
На осях X и Y и Z установлены оптические линейки с дискретностью 1 мкм.при этом реализована полная обратная связь за счет использования оптических линеек.
активный щуп
Стальной щуп для привязки электрода с крепежной оснасткой или активный щуп Reinshow.
СИСТЕМА УПРАВЛЕНИЯ
Конструкция Панель экрана на поворачивается на 90 градусов, обеспечивает удобство оператора на рабочем месте.
Диалоговая система программирования
Позволяет создавать управляющие программы без знаний G-кодов при помощи интуитивно понятного графического интерфейса. Данная система помогает обучить оператора даже без опыта работы на электроэрозионном оборудовании.
В системе ЧПУ присутствуют две системы координат, одну из которых удобно принять в качестве абсолютной, а вторую – в качестве относительной. Позволяют легко базир оваться, проводить измерения геометрических габаритов детали, находить центр отверстия и многое другое.
Встроенная база данных для выбора оптимальных режимов обработки с возможностью корректировки в процессе обработки，шероховатости и точности обрабатываемых поверхностей.
Габаритныеразмеры
