CNC 450

Модели серии: 3-4-осевые копировально-прошивные станки с ЧПУ , CNC серия Модель：CNC450 Перемещения координат：450 x350 x200 мм Размер рабочего стола：700 x 400 мм Максимальный вес электрода: 90 кг Максимальный вес заготовки: 400 кг Вес станка: 1890 кг Преимущества Достижимая Лучшая шерохова...

Отправить заявку

Описание

маркер

Модели серии: 3-4-осевые копировально-прошивные станки с ЧПУ , CNC серия

Модель：CNC450

Перемещения координат：450 x350 x200 мм

Размер рабочего стола：700 x 400 мм

Максимальный вес электрода: 90 кг

Максимальный вес заготовки: 400 кг

Вес станка: 1890 кг

Преимущества

Достижимая Лучшая шероховатость до Ra 0,3

Возможность добавления оси C - вращение шпинделя (на выбор при заказе).

Установка поворотного стола (на выбор при заказе).

Станок с патроном 3R или EROWA (на выбор при заказе).

Назначение

Электроэрозионные копировально-прошивные станки Предназначен для формообразования сложнопрофильных полостей, отверстий, пазов, уступов в том числе и в труднообрабатываемых материалах,маркировки деталей, доводки деталей и инструмента. в частности при изготовлении пресс-форм, штампов после проведения предварительной обработки на фрезерных станках с ЧПУ.

Область применения

Станки используются для изготовления штампов, ковочных штампов, и пресс-форм в автомобилестроении и легкой промышленности. а также при производстве различных деталей машин, механизмов, приборов во всех отраслях промышленности.

Отличительные особенности:

Этой серии CNC Электроэрозионный копировально-прошивной станок доступные, надежные и простые в эксплуатации.

Станина станка, колонна, рабочие столы и ряд других базовых корпусных узлов станка изготовлены из HT300 высокопрочного мелкозернистого чугуна – механита. обеспечивают высокую стабильность и точность обработки, в течение, долгого периода эксплуатации.

Конструкция Панель экрана на поворачивается на 90 градусов, обеспечивает удобство оператора на рабочем месте.

Станки серии CNC оснащены системой ЧПУ на базе промышленного компьютера с операционной системой DOS.

Система ЧПУ на станках этой серии управляет тремя осями（X, Y, Z.），а управление перемещениями осуществляется с помощью серводвигателей. На трех осях (X,Y,Z) станка установлены оптические линейки Тайвань с разрешением 0,001 мм.

Ось X, Y,Z способна перемещать шпиндель со скоростью до 5м/мин.

Оси X, Y оснащены движения протрите мочалкой поверхность "TURCIТE"，на выбор направляющими линейного типа.

Оси X, Y, Z оснащены шарико-винтовыми парами прецизионного класса.

Оси X, Y, Z оснащены серводвигателем постоянного тока，на выбор сервоприводами переменного тока.

Отдельно стоящий генератор тока на 50A или 75А, предназначенный разработан для высокоскоростной обработки до шероховатости Ra0.6.

База данных параметров обработки для различных материалов заготовки и электрод-инструмента для выбора оптимальных режимов обработки. дает возможность получить Лучшая шероховатость Ra0.3 при обработке.

Технические Параметр

Проекты	Описание
Модель	CNC450
Перемещение по осям X, Y	450*350мм
Размер стола(ДхШ)	700*400 мм
Размеры ванны (ДхШхВ)	1240720420 мм
Перемещение оси Z (автоматическое)	200 мм
Вспомогательное перемещение шпинделя (Электрический )	280 мм
Пластина электрода для стола расстояние	200-690 мм
максимальный размер заготовки	1050650560 мм
Максимальный вес заготовки	400 кг
Макс. вес электрода	90 кг
Объем бака СОЖ	430 л
Точность обработки	0.005 мм
Минимальная подача по осям X, Y	0.001 мм
Точность позиционирования X, Y относительная	0,008 мм
Повторяемость	0.005 мм

Генератор импульсов

Максимальный ток обработки	50A	75A	100A
Макс. скорость обработки	>460 мм³/мин	>560 мм³/мин	>700 мм³/мин
Энергопотребление	5.5 кВт	7.5кВт	10кВт
Лучшая шероховатость	≤0,3 Ra
Минимальный износ электрода	≤0,2%
Электропитание	Три фазы 380 В / 50 Гц
Рабочая температура	10-35℃
влажность	40-80%
Барометрическое давление	86-106 кПа

Система ЧПУ

Дисплей	15” LCD-TFT
Метод управления системой	ЧПУ замкнутого цикла
Привод оси XYZ	Сервоуправление
Управляемые оси	X, Y, Z - стандарт, опционно до 5 осей
Минимальное вводимое значение	0,001мм
Максимальное вводимое значение	± 9999,999мм
Толчковая подача на одно нажатие	0,001мм
Формат команд позиционирования	Относительные и абсолютные
Диапазон подач вручную (с выносного пульта)	4 скорости
Количество ступеней обработки	100
Емкость программных данных	10000
Разрешение оптических линеек	0.001
Электроды	Графит, латунь, медь
Обрабатываемые материалы	Сталь, алюминий, медь, токопроводящие материалы
Функции позиционирования электрода	Кромка, центр снаружи / внутри, центр снаружи / внутри по трем точкам, угловая точка заготовки
Установка параметров обработки	Встроенный автотехнолог для построения программы с набором режимов для различных пар материалов
Возможные траектории движения	Круг, квадрат, сектор, внутренняя и внешняя сфера, конус, радиальное под 45°, пространственное, по дуге и т. д.

Габаритные размеры

Размер генератора(ДхШхВ)	980x650x1900 мм
Размер упаковки генератора(ДхШхВ)	1020x680x2000 мм
Вес генератора	200 кг
Размеры бака СОЖ (ДхШхВ)	1150x920x880 мм
Размер упаковки бака СОЖ(ДхШхВ)	1180x940x900 мм
Вес бака СОЖ	240 кг
Размер станка (ДхШхВ)	147011501980 мм
Размер упаковки станка(ДхШхВ)	165014002200 мм
Вес станка	1450 кг

Комплектация

Стандартная комплектация
станок	1 шт.
Блок управления с генератором тока и промышленном компьютером.	1 шт.
Сервомотор на осях XYZ.	3 шт.
Оптические линейки 1 мкм на осях XYZ.	3 шт.
Форсунка для направленного полива с магнитным сиденьем	2 шт.
Постоянный магнитный патрон	1 шт.
Система обнаружения воспламенения (ИК датчик).	1 шт.
Автоматический огнетушитель.	1 шт.
Выносной пульт дистанционного управления	1 шт.
Стандартный держатель электрода с ручной регулировкой.	1 шт.
Шестигранный торцевой гаечный ключ	1 шт.
Виброопоры с анкерными болтами	4 шт.
Светодиодная лампа освещения рабочей зоны	1 шт.
Система подачи рабочей жидкости, с насосом	1 шт.
Система фильтрации диэлектрического масла с бумажными фильтрами.	1 шт.
Бумажные фильтры	1 шт.
Ящик с инструментами	1 шт.
Инструкция по эксплуатации	1 шт.

Дополнительная

Автоматическая система смены электрода с пневматическим патроном EROWA	3R на 4, 5 или 6 мест.
Встроенная ось С с пневматическим патроном EROWA или 3R.
Устройство вращения электрода.
Система охлаждения диэлектрика станка.
Система охлаждения воздуха генератора.
Поворотный или наклонно-поворотный стол.
Прецизионные тиски
Набор прижимов
Стальной щуп для привязки электрода
Переменного тока стабилизато
Генератор тока на 75 Ампер
Генератор тока на 100 Ампер

Конструктивные особенности

СТАНИНА

Жесткая литая станина станка из высококачественного чугуна HT250, Двойной отпуск, гарантирующий отсутствие внутренних напряжений и длительное сохранение точностных характеристик станка.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

X,Y оси движения протрите мочалкой поверхность "TURCITE" и шариковый винт.для повышения механической жесткости и точности.

Перемещение по оси Z

Перемещение по оси Z осуществляется сервоприводом через выскоточную шарико-винтовую пару

XYZ - осевой сервомотор

На всех трех осях (X,Y,Z) а управление перемещениями осуществляется с помощью серводвигателей,

калибровочным датчиком

Калибровочным датчиком позволяет закреплять электрод-инструменты различной формы, а регулировка по осям позволяет точно спозиционировать его относительно заготовки. на выбор пневматический патрон 3R или EROWA.

Рабочее освещение

Для улучшения визуального контроля обработки.

Автоматическая система пожаротушения

для повышения безопасности обработки.

Oптические линейки

На осях X и Y и Z установлены оптические линейки с дискретностью 1 мкм.при этом реализована полная обратная связь за счет использования оптических линеек.

активный щуп

Стальной щуп для привязки электрода с крепежной оснасткой или активный щуп Reinshow.

СИСТЕМА УПРАВЛЕНИЯ

Диалоговая система программирования

Позволяет создавать управляющие программы без знаний G-кодов при помощи интуитивно понятного графического интерфейса. Данная система помогает обучить оператора даже без опыта работы на электроэрозионном оборудовании.

В системе ЧПУ присутствуют две системы координат, одну из которых удобно принять в качестве абсолютной, а вторую – в качестве относительной. Позволяют легко базир оваться, проводить измерения геометрических габаритов детали, находить центр отверстия и многое другое.

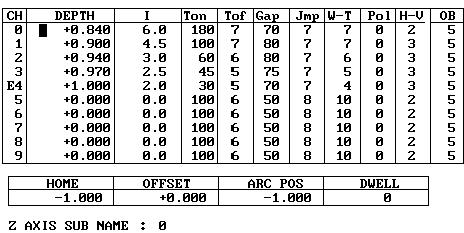

Встроенная база данных для выбора оптимальных режимов обработки с возможностью корректировки в процессе обработки，шероховатости и точности обрабатываемых поверхностей.

Габаритныеразмеры
